TENDEURS REGLABLES DE CHAINE ET COURROIE
TENDEURS DE CHAÎNE ORIENTABLES AVEC LA TÊTE EN POLYÉTHYLÈNE
Le tendeur type ORIENT est un dispositif fixe donc à l’intérieur on ne trouve ni ressorts ni élastomères.
Sa caractéristique est qu’on peut le réguler comme on veut avant ou après l’assemblage en cas d’allongement de la courroie et de la chaîne . Tout ça est possible grâce à une denture sur la base et sur le levier que nous permet d’assembler les deux parties à tous les 15° pour tous les 360°. Donc on peut avoir 24 positions entre la base et le levier et la boutonnière anti- rotation de la base nous permet d’être très précis .
Les deux parties sont an alliage d’aluminium très résistant :
La base a 6 trous filetés pour le fixage réglable du levier , un pour son fixage et une boutonnière anti-rotation pour le fixage sur le métier ( ou plan) où se trouve la courroie ou la chaîne à tendre. Le fixage se passe à travers un trou central à la machine et à la boutonnière anti-rotation. Pour obtenir une tension plus précise on a réalisé un hexagone commercial et il suffit de débloquer la boutonnière anti-rotation et tourner l’élément entier .
Le levier a 8 trous de fixage variable à la base et un trou pour l’assemblage de la poulie/pignon /tête en polyéthylène . À tous les 15° les trous de la base coïncident avec les trous sur le levier . Grâce à des vis commerciaux on peut obtenir l’assemblage complet du tendeur. Ce produit est donc universel et il peut être utilisé dans plusieurs cas grâce aussi à ses nombreuses positions et à son encombrement.
L’absence de matières plastiques permet à l’ORIENT de travailler avec des températures élevées ( plus de 130°C sauf le type ORIENT-P avec la tête en polyéthylène maximum 65°C). Ce tendeur est indiqué quand on a des problèmes d’encombrement et d’énervement chaîne /courroie.
On peut avoir :
ORIENT avec un trou diamètre 6,5 ( trou ou filet sur demande).
ORIENT- R avec un pignon.

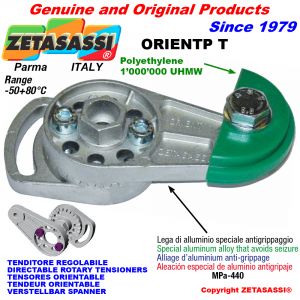

ORIENT – P avec une tête en polyéthylène 1000 UHMW coefficient de frottement dynamique 0,06 acier sec.
ORIENT – PUG avec une poulie à cannelure et protections.
ORIENT – PU avec une poulie ( on peut choisir les mesures et le matériel).
